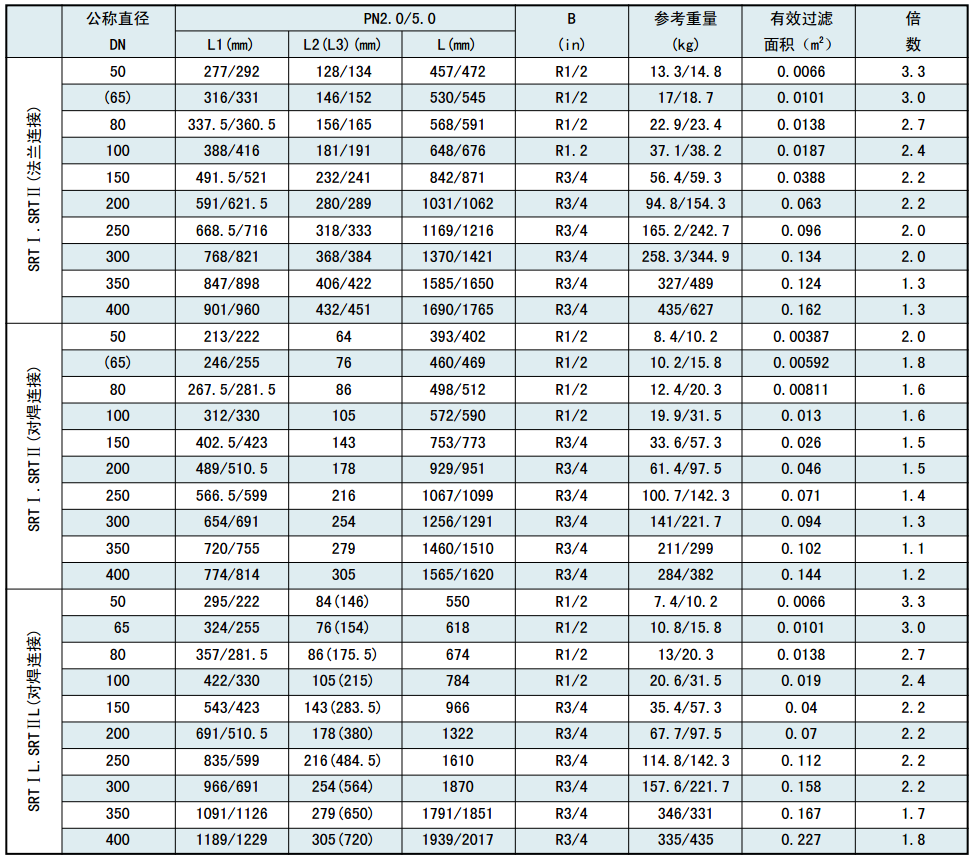

表1.13 SRTⅠ、SRTⅡ正、反折流式T型过滤器规格与尺寸 |
 |

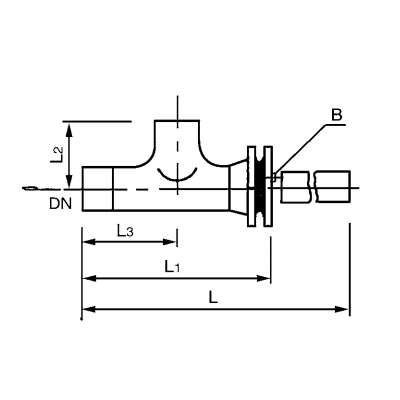

| 注： ①本图所示为正折流型，反折流流向与正折流相反。正折流与反折流T型过滤器外型及结构尺寸均相同，仅滤筒的丝网安装 有别，正折流式丝网在滤筒内，反折流式丝网在滤筒外； ②排放口B有三种连接型式,Ⅰ为螺纹连接型,Ⅱ为法兰连接型,Ⅲ为承插焊型。本表仅列出Ⅰ寸，Ⅱ、Ⅲ型由设计者确定。 以下各表相同。 |

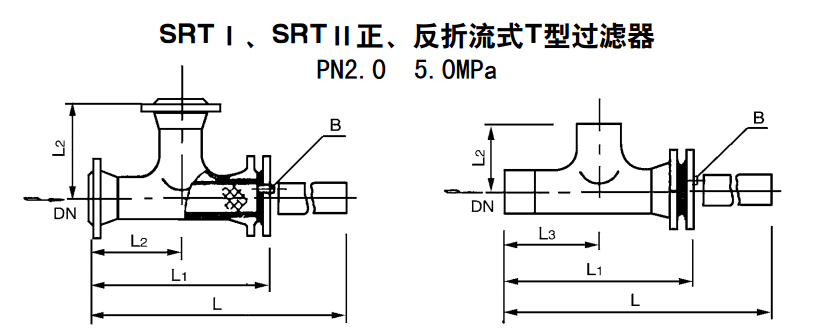

SRTⅠ、SRTⅡ正、反折流式T型过滤器 PN2.0 5.0MPa
|
表1.13 SRTⅠ、SRTⅡ正、反折流式T型过滤器规格与尺寸 |
|
| 注： ①本图所示为正折流型，反折流流向与正折流相反。正折流与反折流T型过滤器外型及结构尺寸均相同，仅滤筒的丝网安装 有别，正折流式丝网在滤筒内，反折流式丝网在滤筒外； ②排放口B有三种连接型式,Ⅰ为螺纹连接型,Ⅱ为法兰连接型,Ⅲ为承插焊型。本表仅列出Ⅰ寸，Ⅱ、Ⅲ型由设计者确定。 以下各表相同。 |
